Jan Ambers Geplaatst: 29 augustus 2005 Geplaatst: 29 augustus 2005 Ben zojuist een voeding van G110 aan het herstellen(servicekit SBC7020), en vindt een aantal componenten niet terug: R3622-3623, D6622 ? Is er een variante daarvan? Heb wel 3 R van 39-Ohm gevonden, maar geen D6622??? Zie ik iets over het hoofd?
boarder Geplaatst: 29 augustus 2005 Geplaatst: 29 augustus 2005 R3622, 6623 zijn origineel 2 weerstanden van 51 ohm in serie, tegenwoordig worden 3 van 39 ohm geleverd. Deze moetezn in serie met D6622 geplaatst worden. Zie schema onderaan in de primaire. Succes Boarder

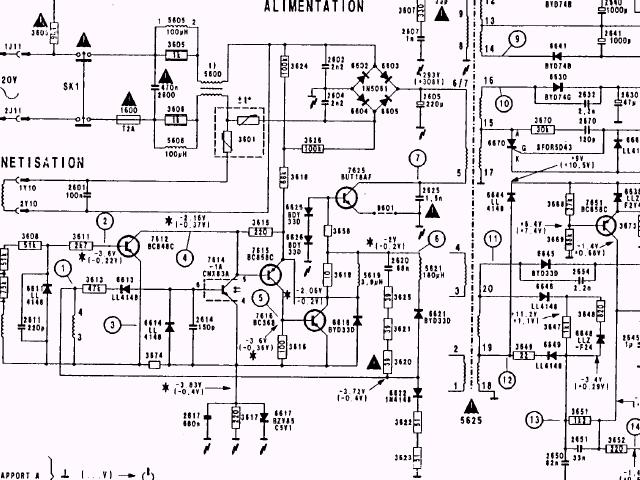

boarder Geplaatst: 29 augustus 2005 Geplaatst: 29 augustus 2005 Een kleine tekening verduidelijkt het misschien. Boarder
Jan Ambers Geplaatst: 29 augustus 2005 Auteur Geplaatst: 29 augustus 2005 Inderdaad, de 3 componenten helemaal onder trafo punt-6, na diode 6621; ontbreken! En zijn origineel niet gesoldeerd! Is er een andere schakeling voor dit chasis, een mod?
boarder Geplaatst: 29 augustus 2005 Geplaatst: 29 augustus 2005 kijk eens aan de compontenzijde van de print. Ik dacht dat deze 3 componenten ooit SMD's zijn geweest. Tegenwoordig staan ze gewoon an de componentenzijde. Ik heb hier een SBC7020 genomen en daar staat bij dat 3622 en 3623 vervangen zijn door 1 weerstand van 100R inplaats van 2 SMD. Succes, Boarder
Jan Ambers Geplaatst: 29 augustus 2005 Auteur Geplaatst: 29 augustus 2005 Opgelost, de "ontbrekende" componenten zaten voor de duidelijkheid in een stukje isoleerkous achter een koelplaat!
