zelfbouw BDM-interface, nog één onderdeel nodig

[J@rno]

Hallo Sat-vrienden,



Ik wil een eigen bdm fabriceren maar ik kan 1 onderdeel niet meer krijgen dus ben ik op zoek naar een vervanger het gaat hier om een sn74hc76. Kan ik er gewoon een sn74hc74 voor gebruiken? Dat is namelijk ook een dual J K flip flop.

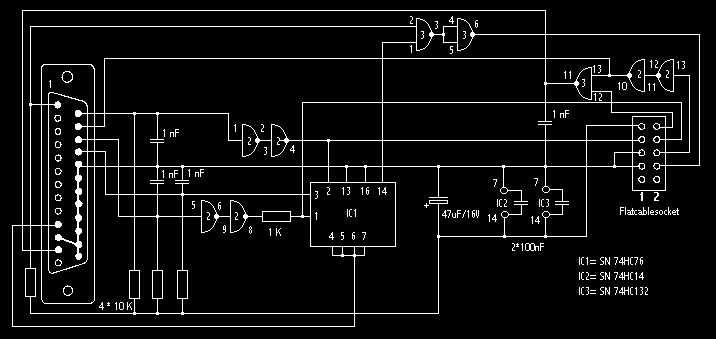

Heb het schema toegevoegd voor verdere info.

[pet123]

Ik heb de interface gebouwd met twee ic's (welke verkrijgbaar zijn in Zwolle) en deze werkt perfect.

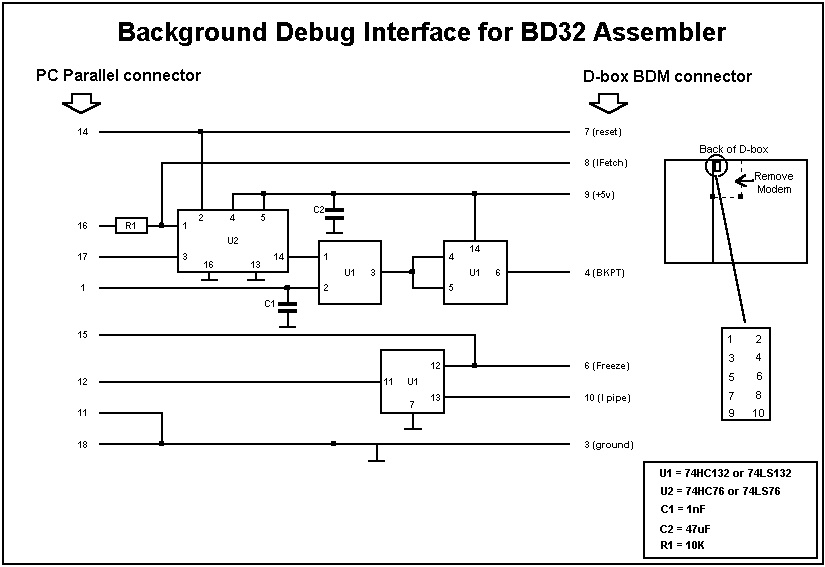

Schema:

[Gast]

pet123 heeft gelijk deze interface werkt idd goed ,ik heb hem ook gebouwd en werkt in een keer scheelt weer een ictje ic,s hier in gebruik cd74hct132e en sn74hc76n te amersfoort

suc6 met de bouw.

[J@rno]

ik weet genoeg en ga het halen.

Alvast bedankt heren!



@Ome Merde sorry, het zal niet weer gebeuren.
