[DBOX-II] Multicam 3.0 inbouwen Nokia: 2 handleidingen, elk zegt iets anders

[Gast luciano9876]

Ik probeer de multicam 3.0 in te bouwen in mijn Nokia. Op het net heb ik uiteindelijk 2 duitstalige handleidingen gevonden.

Van de aansluiting op de kaartlezer heb ik het idee dat je de stangetjes los moet knippen en wat hoger moet solderen, zodat de connector van de flatcable erop past. (als het niet klopt hoor ik het graag)



Het lastige is alleen dat 1 van de handleidingen spreekt over de print met de componenten richting tuner en de ander spreekt over de print met de componenten richting de kast. Het past allebei, maar wat is goed?



Is er iemand die een handleiding heeft die klopt? (zelf uitgeprobeerd of zo)



Alvast bedankt!





[radioalbatros]

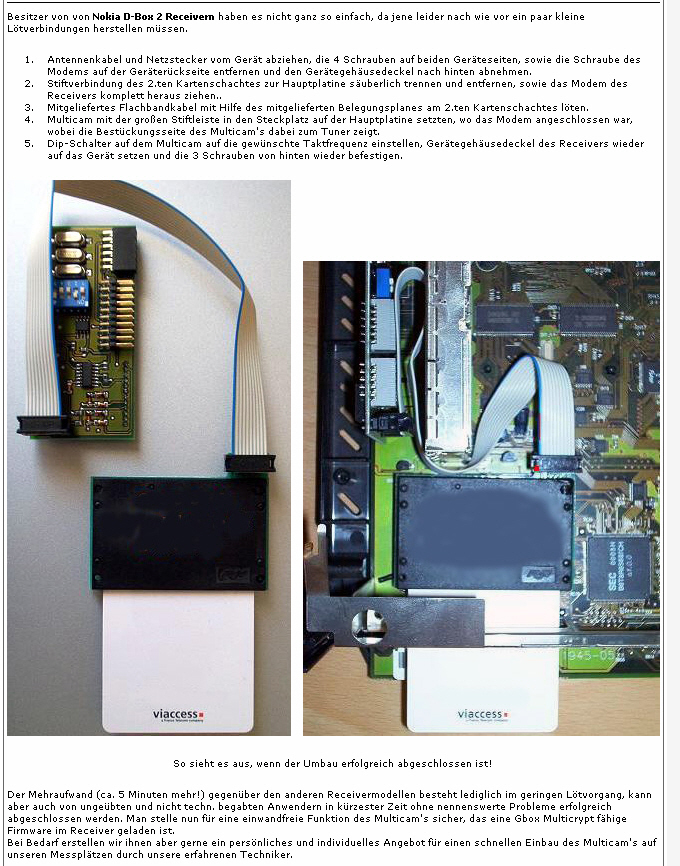

Zoals je in de bijlage kunt zien moet de componentenzijde richting het tuner blik voor de multicam 3.0 versie

einbaumulticam.pdf

[Gast luciano9876]

Het is gelukt. Ik ben er uiteindelijk achter gekomen dat het verschil maakt welke versie multicam en dat de 3.0 inderdaad met de componenten naar de tuner moet.

[Adriaanvn]

Gefeliciteerd!



Voor anderen, die ook zoeken naar inbouwinstructies, zou ik deze site met meerdere varianten willen aanraden...
