Origineel bericht van: buizer

Maar goed, wil het ook onder de knie krijgen

Goed bezig!

Eerste bijlage is een plaatje om je een idee te geven van het T90 principe, het tweede plaatje zoomt in op de beugel zelf.
Zoals je op die plaatjes ziet, moeten LNBs die verder van het midden op de rail staan meer naar binnen gedraaid worden.

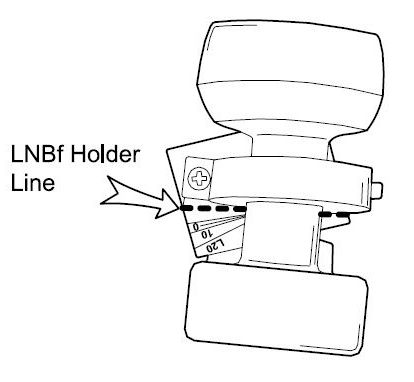

Er zit een schaal op de LNB houder (als je het goed gemonteerd hebt aan de achterkant van de LNB) die overeen "moet" komen met de railpositie.

Tussenvraagje: Je hebt het gaatje in de subreflector toch wel aan de onderkant zitten?

V.w.b. de skew: Met 7,0E als midden LNB heeft jouw T90 al een beetje skew linksom. De LNB skew zelf moet je hiermee verdisconteren.
Daarbij moet je wel opletten dat de Astra posities vaak zelf al geskewd in de lucht hangen. Om het ons makkelijk te maken
Eigenlijk kun je de optimale skew alleen per LNB bepalen met een meter waarmee je de kruispolarisatie optimaliseert.

Maar eerst maar eens zien dat je een goed signaal binnenkrijgt, die optimalisatie kan later nog, indien nodig.

vGnp
