wie weet hoe je deze dimmer aan moet sluiten

[Hendrik007]

Heb je niet toevallig een multimeter liggen waarmee je de "a" kan door meten?



Het kan trouwens ook gewoon een schakel-aansluiting zijn die alleen aan en uit geschakeld kan worden, dus niet gedimt. Kun je de dimmer indrukken? Zoja klikt die dan?

[gerrit B]

ik ben er ondertussen uit

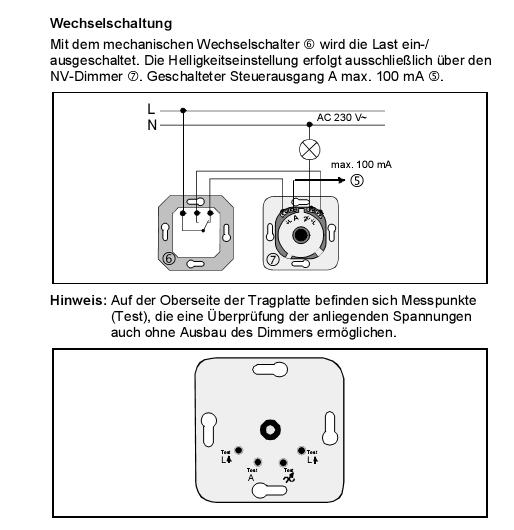

op de 2 x L kun je schakeldraden van een wisselschakelaar aansluiten de fase wordt dan op de P van de wisselschakelaar aangesloten.

op de pijl met ~ wordt de lamp aangesloten.

de nul wordt geheel niet op de dimemr aangesloten maar gaat rechtstreeks naar de lamp

de A is een geschakelde uitgang welke maximaal 100mA kan leveren voor ?? (ik denk een electronische trafo)



bedankt voor jullie hulp



Gerrit B

1181361-225TDE.pdf

[Pionewbie]

Die A aansluiting is dan waarschijnlijk om slave units aan te sturen.

[bromtol]

ja, inderdaad (en een beetje laat).





bromtol
