JVC - DR-M10

[Satknooier]

Klacht: Het geluid kraakt erg heeft iemand een schema van dit aparaat of wie heeft een idee ?



Denk zelf dat het in de dac zit maar misschien heeft iemand anders een ander idee.

[jeevanhoof]

hoi,



als de klank stoort, vervang dan in de sec voeding : C5202, C5207, C5208 (2200uF/10V door 2200uF/16V)

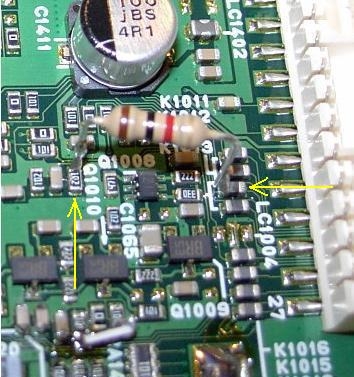

Is de klankweergave onstabiel in zowel in Tuner mode als in weergave opname (klank onderbrekingen en gekraak) soldeer dan een weerstand van 1K tussen eenerzijds het knooppunt van de weerstanden R1413/R1478 en weerstand R1414 (kant C1428).

Deze weerstanden bevinden zich op het digitale board rechts naast de drive.



Zie bijlage.



mvg
