[DB500] doet niets - netadapter defect

[iemand]

Hier een baby DreamBox op tafel de DB500.

Hij wil niet opstarten; frontled wordt niet groen.



Kheb hem weer aan de praat en hier onder m'n analyse.



De adapter geeft onbelast 12 volt.

Maar belast met een 22 Ohm weetstand zakt ie naar 3 volt

Belast met 10 Ohm zelfs naar 1,7 volt.



Met gepast geweld; hamerslag op de lijmnaad de omhuizing opengebroken.



Aangezien de adapter het wel doet, maar een belasting niet bij-regelt is m'n vermoeden dat het regelcircuit niet lekker werkt.

De terugkoppeling van secundaire belasting, wordt dmv een opto-coupler terug gegeven naar primaire zijde. Dit signaal is een puls, dat wordt afgevlakt dmv een elco.

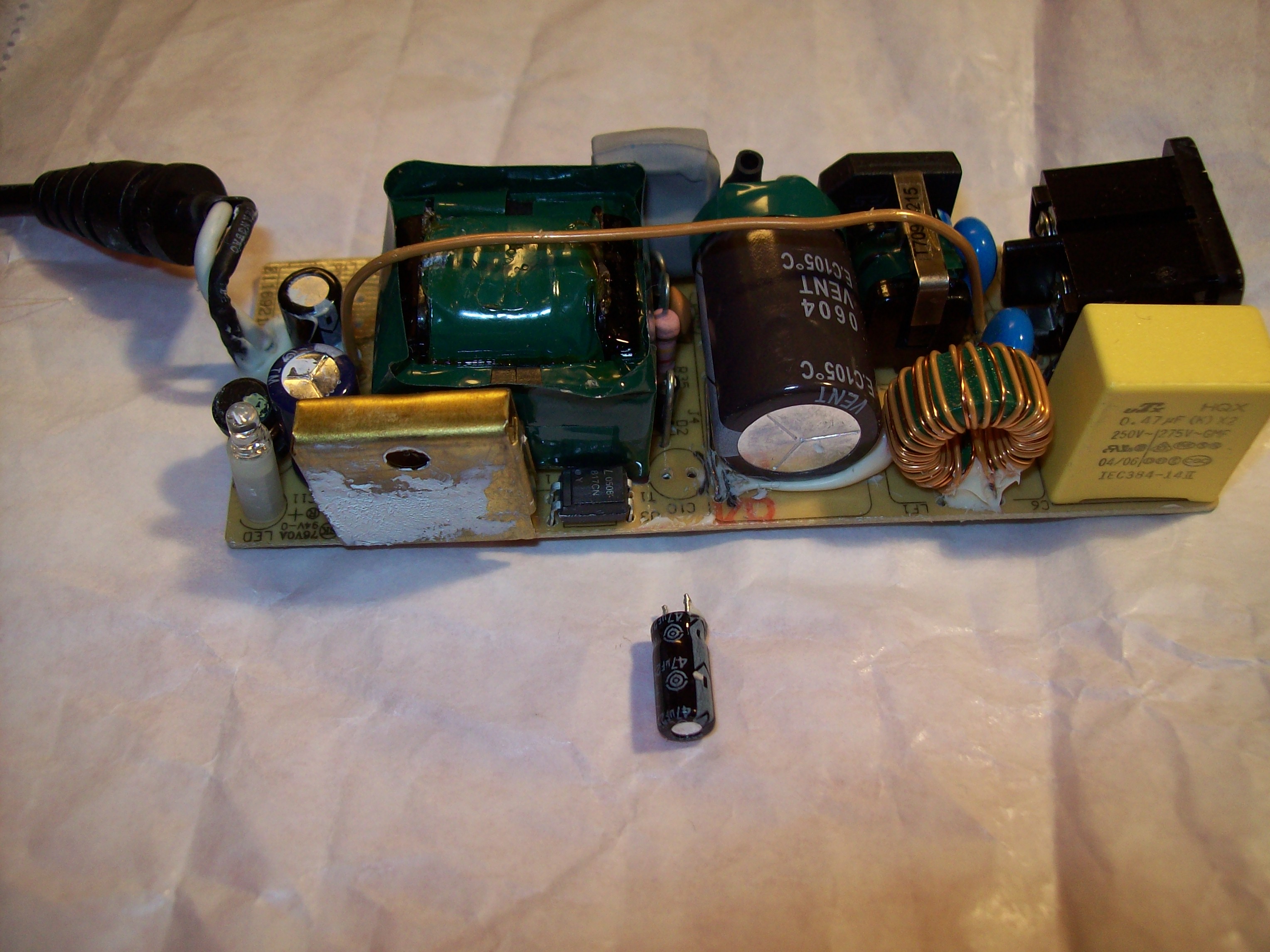

Dus C10 eruit gehaald (Zie foto) en na gemeten.... nog geen 0,5uF ipv 47uF.



Een nieuwe erin (47 uF en 25 volt minimaal) en de boel werkt weer.



p.s. Tip/waarschuwing:

Altijd de netstekker verwijderen, voordat je de print beet pakt.

De dikke (buine) elco aan primaire kant heeft tijdens bedrijf een lading van 325 volt. Die meet ik altijd even na, alvoren ik een voeding repareer. Ik heb over de probes van m'n voltmeter een weerstand van 47KOhm. Hiermee wordt zo'n elco mooi ontladen.

[Frans B]

Mooi. Maar als je de voeding openmaak, vervang dan meteen de 47uf/350V elko, want deze is zeker net zo slecht als de andere ! Vervang tevens de elko aan de uitgang (100uF/16v)
