Ontvangst van 13, 16, 19.2, 23.5, 28.2?

[Sprietje]

Dat hoef je niet uit te proberen, dat past gewoon op een Triax 88. Ze worden er speciaal voor verkocht, zie:  http://www.inverto.tv/products/product.php?section=1&id=262
Alleen heeft deze maar 1 aansluiting maar hij is precies hetzelfde als de triple-lnb met vier aansluitingen: http://www.inverto.tv/products/product.php?section=1&id=263


[trust]

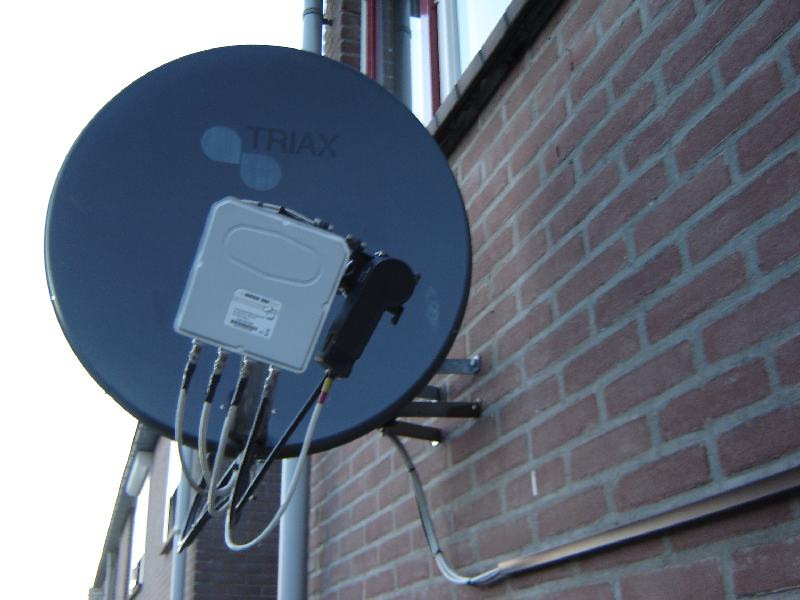

Ik heb een Triax 78 met Triple (quad) lnb en een BU twin waarbij de Triple met 23.5 in de klem zit en dat werkt goed .

De Triple voor een 88 cm + een lnb voor HB in een 88 cm zou nog beter moeten gaan .

Één uitgang van de  Triple zit aan poort 1 van een standaard 4/1switch welke intern zo is aangepast dat die niet reageerd op diseqc commando 2 en 3 .

Alleen bij comm. 4 schakelt de switch naar de HB lnb .



[acid]

@ trust

Helemaal toppie deze foto .

[wanderer]

@trust

ben erg geinteresseerd hoe je die schakeling gemaakt hebt cq de diseqc switch aangepast hebt, misschien een how-to?

[trust]

@trust

ben erg geinteresseerd hoe je die schakeling gemaakt hebt cq de diseqc switch aangepast hebt, misschien een how-to?



Een standaard How-to is erg lastig , er zijn n.l. nogal wat verschillende uitvoeringen switches .

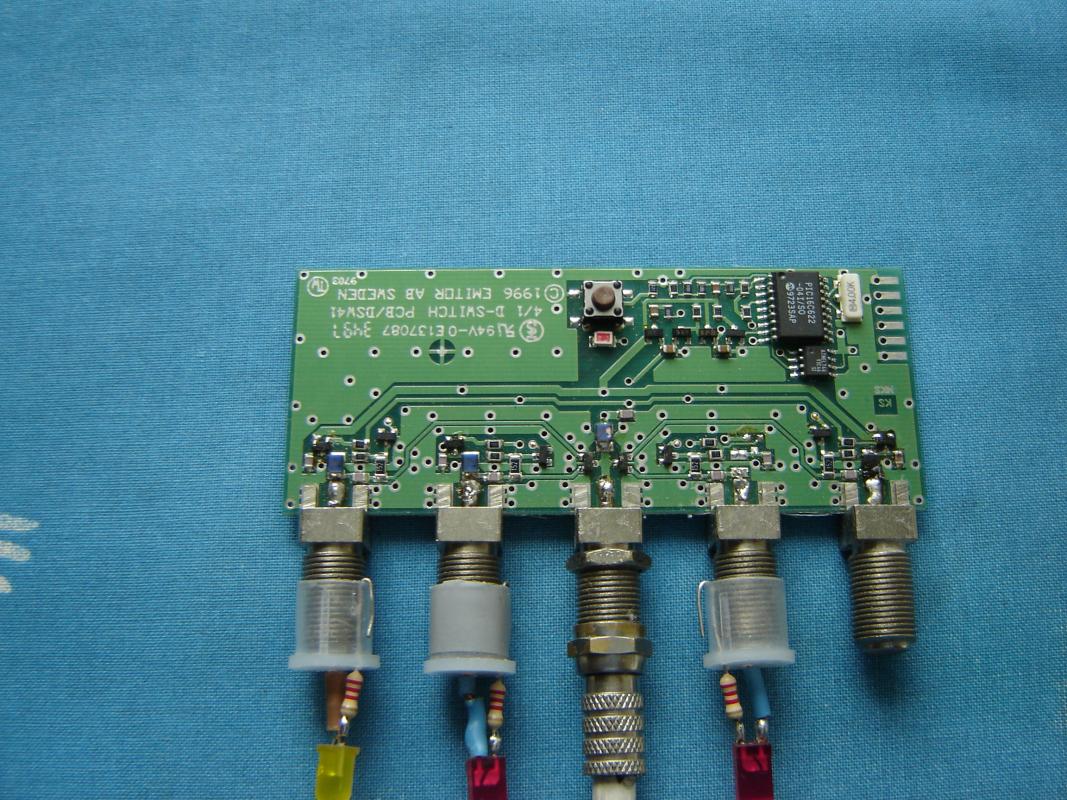

Van diegene die ik nog heb liggen (Emitor)  kan ik het wel laten zien .

Sluit de switch aan op een satbox , om te zien welke poort actief is heb ik test-leds (led met 2K2 weerstand in een kunststof F afsluitdop) in de poorten A , B , C en D gestoken

Kies in het tuner menu diseqc settings , een bepaalde poort , meet op het het grote IC welke aansluiting reageert bij het wisselen van instelling .

Volg die aansluiting naar de schakeltransistor van de bijbehorende poort .

Onderbreek de aansluitingen naar de schakeltransistor van poort A , B en C .

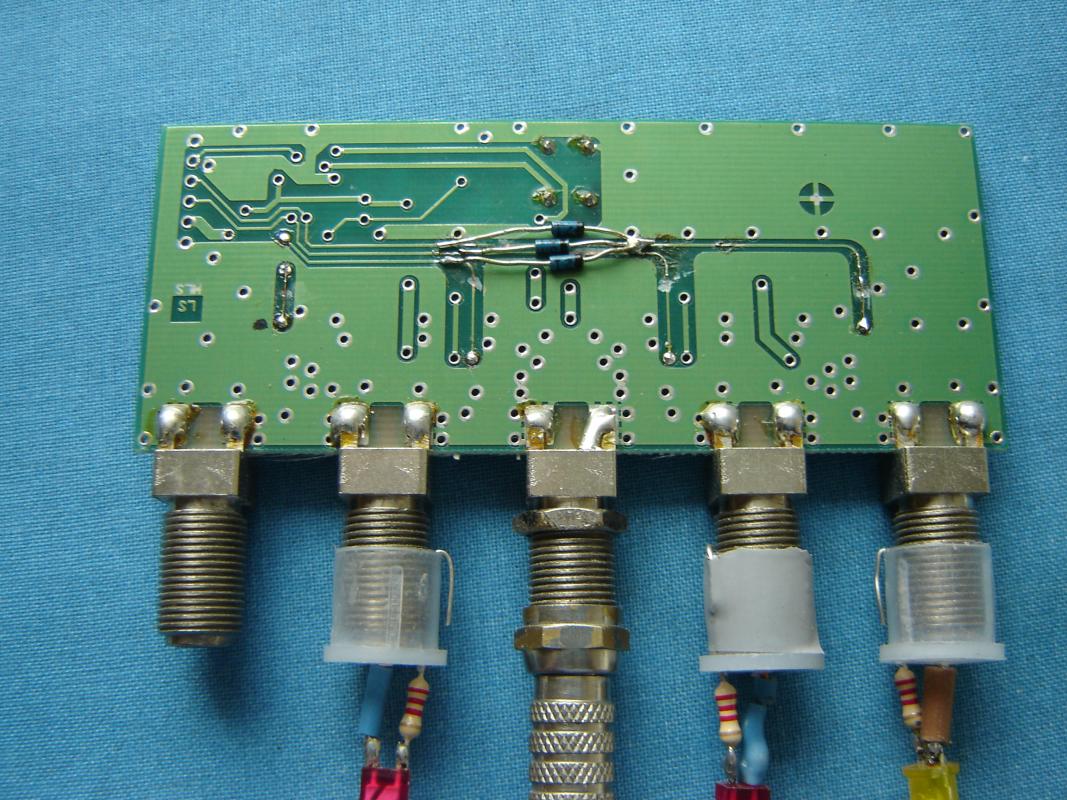

Soldeer 3 diodes in doorlaatrichting van de op A , B en C reagerende aansluitingen van het IC naar de schakeltransistor van poort A .



Sluit één uitgang van de Triple aan op poort A en een andere sat op poort D .



Met deze switch zijn meerdere experimenten uitgevoerd , dus niet letten op op verwijderde componenten en solderingen

8 juni 2014 aangepast door trust
