Afstellen Cahors Bigsat Astra1, Astra2, Astra3, Hotbird

[Blackdragonfly]

Sprietje,



Heb je de mogelijkheid om voor mij de instellingen van de Cahors Bigsat uit te rekenen ?

Plaats is Bemmel en dan voor Astra 1, Astra 2, Astra 3 en Hotbird.

[Blackdragonfly]

Heb trouws 4 Relook TWIN LNB's

[Sprietje]

Beste Blackdragonfly



Stel de Visiosat BigBisat in Bemmel als volgt af:

Stel de positie van de lnb's op de rail als volgt af:
- Astra 28,35e op  -9,6  (28,35 is het midden van de satellietposities 28,2 en 28,5)
- Astra 23,5e   op  -4,6
- Astra 19,2e   op   0
- Hotbird 13e  op +6,4

Stel de lnb-skews als volgt af:
- Astra 28,2 op -9°
- Astra 23,5 op -6°
- Astra 19,2 op -3°
- Hotbird 13 op -2°
d.w.z. met de wijzers van de klok meegedraaid als je achter tegen de lnb's aan kijkt t.o.v. verticaal, niet t.o.v. de rail.

Stel de schotelelevatie in op: 29,4 graden
Stel de schotelskew in op: -9,5 graden (Hotbird het laagst)

Richt de schotel uit op de Astra 19,2



[Blackdragonfly]

Dank je wel.

Wel nog een vraagje :

De lnb posities zijn dan vanuit de achterzijde van de lnb naar de schotel gezien toch ?

Anders komt de hotbird met een nagatieve screw omhoog.

[Blackdragonfly]

Sprietje,



Ben aan het meten en krijg op de astra 1 - 89% alleen de hotbird geeft slecht 24%. moeten ze misschien toch andersom ?

10 september 2023 aangepast door Blackdragonfly

[Sprietje]

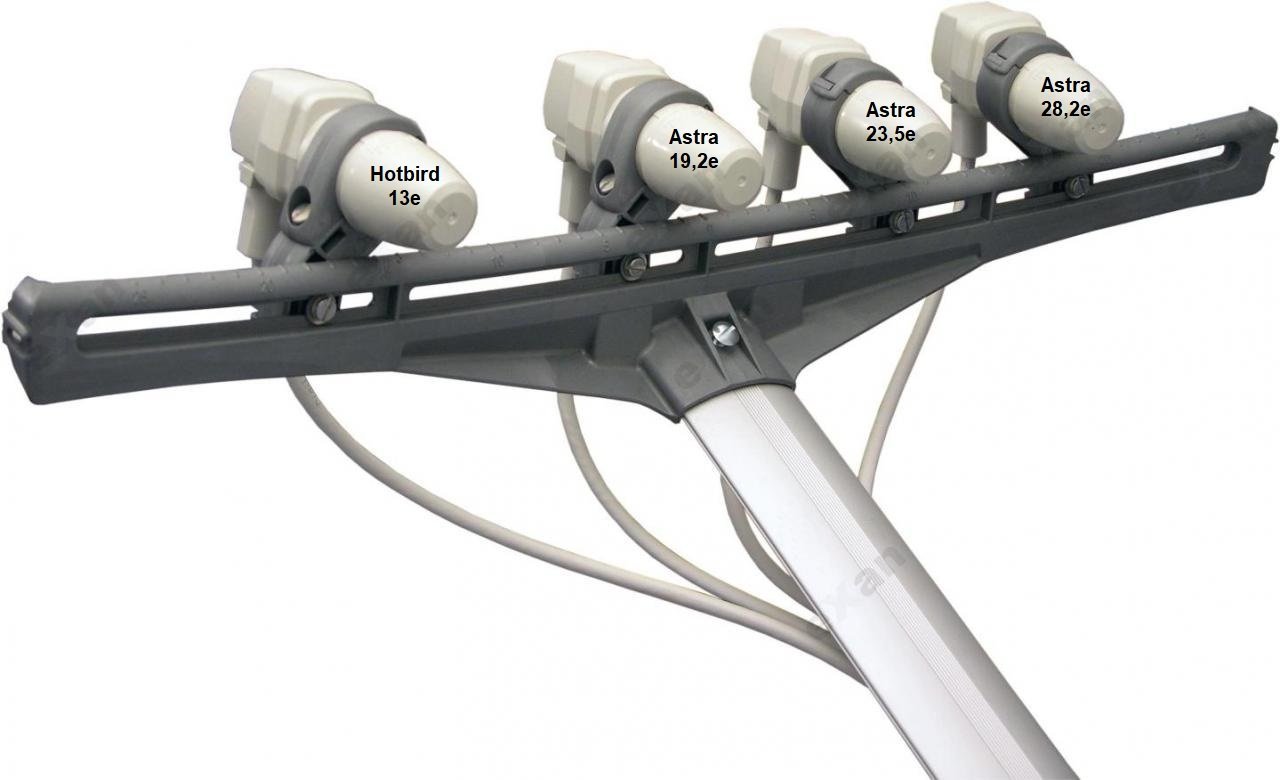

Bedoel je dit?



[Blackdragonfly]

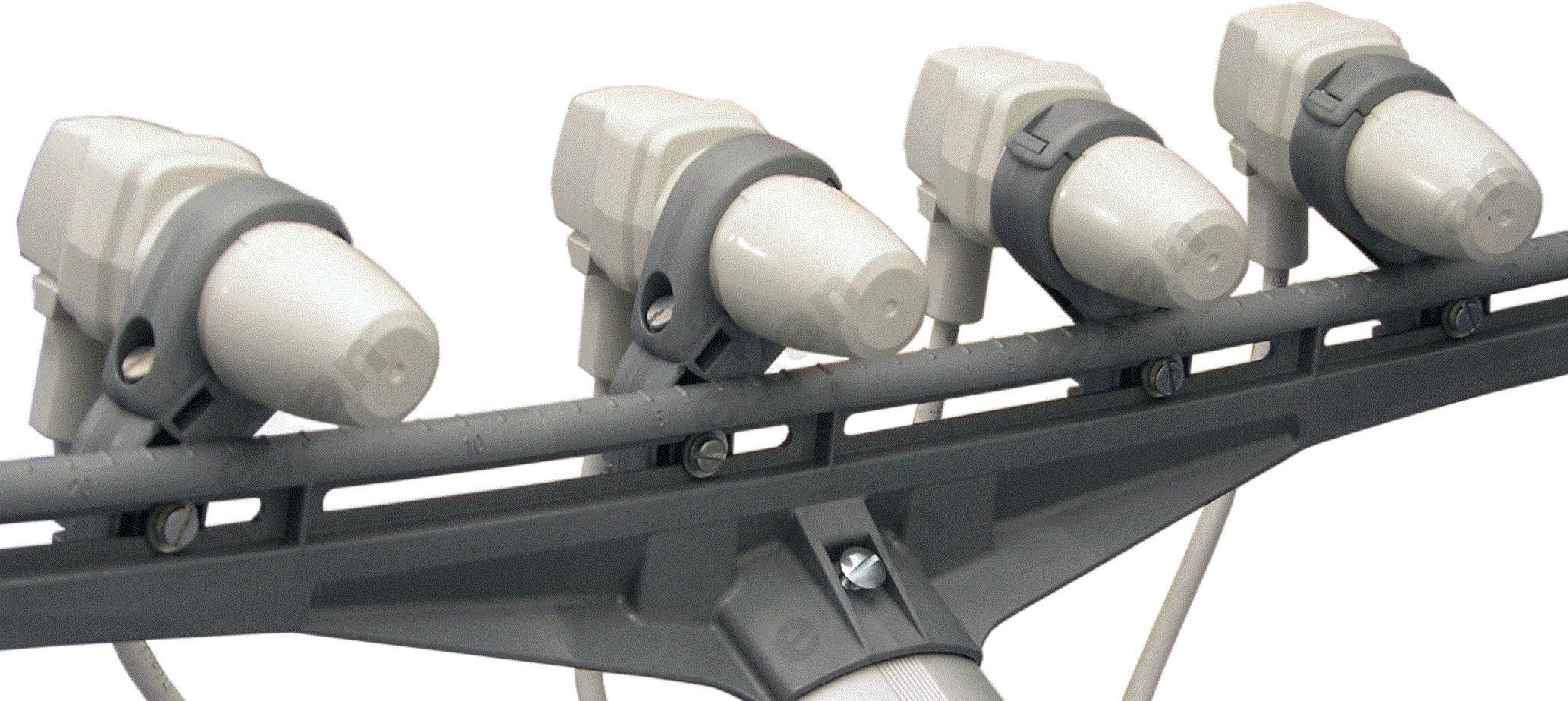

Sprietje, Ja alleen zitten de lnb's bij mij veel dichter op elkaar.

[Sprietje]

Ja, dit is alleen maar een afbeelding van de volgorde. De afstanden heb ik gegeven met de waardes op de rail (klik op de afbeelding voor een groter beeld).

10 september 2023 aangepast door Sprietje

[Blackdragonfly]

Sprietje,



Ja dan zit het goed, ga straks even verder meten.

[Sprietje]

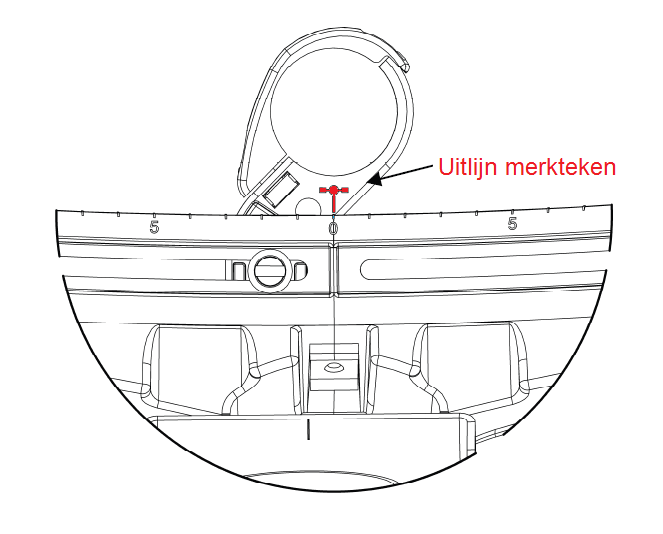

Ik neem aan dat je het uitlijn-merkteken gebruikt.

[Blackdragonfly]

Ja klopt, die heb ik gebruikt

[Blackdragonfly]

Hotbird en Astra 1 doen het, morgen verder met de andere twee Astra's aansluiten.

Wat draaien hielp voor de hotbird. Misschien toch net die -9,5 graden goed gehad.



[Blackdragonfly]

Bedankt Sprietje,



Alles werkt, wel de schotel-screw iets terug moeten draaien naar -3 om de astra 3 optimaal te kunnen ontvangen.

Dus nu staat ie minder scheef.

[Sprietje]

Dan heb je iets anders toch niet goed afgesteld want een schotelskew van 3 graden kan absoluut niet, dat is veel te weinig.

Ik denk dat hij niet zuiver genoeg op de Astra 19,2 staat afgesteld.

[JPW]

Ik kan bevestigen wat @Sprietje schrijft, heb identiek dezelfde schotel.

Een verschil van 3 graden op de schotelskew maakt wel degelijk een verschil, zeker bij regenweer.

Zet de schotelskew terug zoals @Sprietje opgaf, en stel de Astra 19,2 zuiverder af. Het maakt een wereld van verschil bij regenweer.
