onderdelen Waarde van een hoogspannings condensator

[Boelo]

Hoi, ik heb een monitor van LG, daar staat de voeding van te hikken .

Dat heb ik even bekeken, daar zag ik een hoogspannigs condensator die

geheel verkleurd is .

Die heb ik er uitgehaald en gemeten .

Helaas stuk !!



Er staat een code op waar ik niets mee kan .

Wie weet daar iets meer van ???



Zie afbeelding ,



[columbo]

is wel erg groot,zal wel zo'n blauw schijfje zijn ca 10PF

[Steve]

wat is het type nr van de monitor ?en het positie nr van de condensator ?

[Boelo]

Het is een LG Flatron W2242S, de positie is th101

[Jan Ambers]

Lijkt me eerder een choke of RFspoel ??? die H is me ook verdacht

[Boelo]

Hij lijkt groter dan die is , hij heeft een doorsnede van ongeveer 10 mm .

De foto is genomen met een usb-microscoop .

[Steve]

Dit is een varistor VDRS10 (overspannings protector)

deze zal zitten achter de net zekering en voor de bruggelijkrichter

[Boelo]

Oke, dank je

Als ik het goed begrijp houd die piekspanningen tegen .



Ik kan voor het testen die even doorverbinden ? Of niet ??

[Steve]

ja dat kan

[Steve]

je hebt het goed fout.

varistors staan nooit parralel (terug naar school)

[columbo]

Heeft ook niets te maken dat de voeding staat te hikken,dit word meestal door een fout in het secundaire gedeelte van de voeding veroorzaakt.

31 december 2012 aangepast door columbo

[Steve]

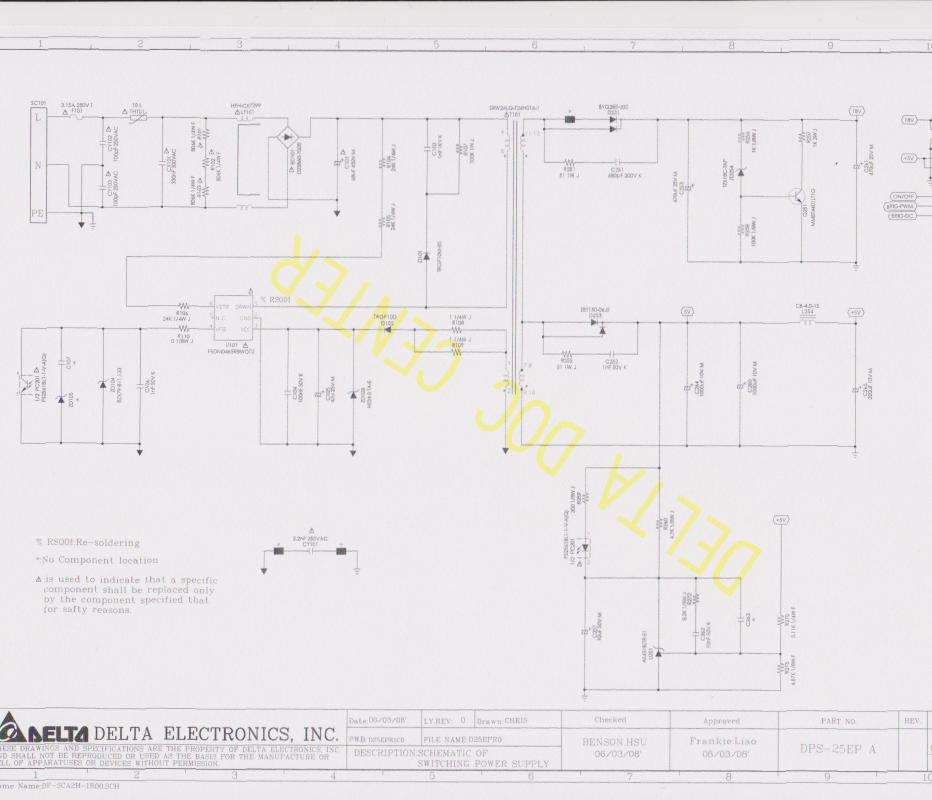

volledige schema op de server gezet.



hierbij de afbeelding van de primaire kant van de voeding

[Boelo]

Ik ga er mee bezig, bedankt voor de moeite !!



Prettige jaarwisseling .

[Steve]

de beste overspannings beveiliging krijg je door deze varistors in serie in de kring op te nemen.dit wordt bij de meeste voedingen gedaan.

verder wil ik het in het nieuwe jaar er niet meer over hebben..



voor meer info over deze mov`s http://www.circuitstoday.com/metal-oxide-varistor-mov
