zelfbouw Wat is de best manier om een led op 12 volt aan te sluiten

[focus103]

Kunnen de 12 volt led's ook 14 volt aan

Ja die zijn van 10-19 volt

5 augustus 2015 aangepast door focus103

[focus103]

Zoals al gemeld is met PWM aansturen is een mooi oplossing.

Er zij printjes die dat kunnen zoek maar eens op

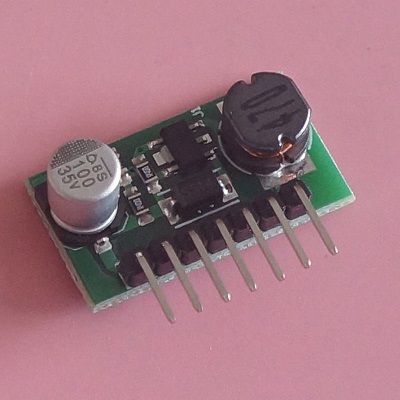

Input 7-30V output  LED driver Support for PWM dimming

daar zit een PT4115 op wellicht als je de RS waarde aanpas kan je de stroom op de gewenste waarde instellen.



[Psychosammie]

Dit is precies wat ik bedoelde. Ik heb muppet al een leverancier gestuurd van dit soort printjes. Deze is nog een slagje mooier doordat er ook gedimd kan worden. Overigens is dit model bedoeld voor serieuze LED verlichting (vervanging van halogeen lampen of LED noodverlichting).



De enige beperking is het aantal LED dat aangesloten kan worden bij slechts 12V.

6 augustus 2015 aangepast door Psychosammie

[Shmuel]

In mijn ervaring (heb lang geleden veel alarmsystemen gebouwd) werken alle LEDs probleemloos tussen de 10 en 20 mA. Waarom dan niet per LED een serieweerstandje van 1 kΩ? Goedkoper kan niet.

[Drs. IJzerbout]

Wat een geneuzel om een eenvoudig probleem. Kan het nog gecompliceerder?



Een LED verbruikt ca. 20 mA.  (U = I x R)  Dus zet daar bij 12 volt een weerstand in serie mee van 600 ohm.

De vermogenswaarde van de weerstand is dan (P = U x R)  0,24 W

In de praktijk zou ik dan 680 ohm bij 1/4 watt nemen.

Gaat de spanning dan naar 15 volt, dan gaat ie LED echt niet kapot hoor.

En bij 10 volt geeft ie ook nog voldoende licht hoor.



Waarom moeilijk als het makkelijk kan?

[Big fellow]

Geachte Drs. Ijzerbout,



Ik ben het geheel met u eens, echter wil ik u wel even wijzen op een kleine fout in uw schrijven. U schrijft P = U x R, maar ik denk dat u abuis bent...  Zover als ik mij kan herinneren van mijn schooltijd, dat is alweer enige jaren geleden, was de formule P = U² / R of P = I² x R .



Hoogachtend,



Bg fellow

[Drs. IJzerbout]

Sorry...P = U x I  Schrijffoutje



Het gaat mij echt tegen mijn verstand waarom een simpele klus zo gecompliceerd moet worden opgelost.

[Big fellow]

Helemaal mee eens. Gewoon een juiste weerstand gebruiken en het gaat prima werken...  Kosten niets, en het "energieverlies" is zo minimaal (minder dan 0.25W per LED) dat het gewoon niets uitmaakt
