reparatie Philips 26HFL5870D/10

[mohoulaa]

Hoi Steve,

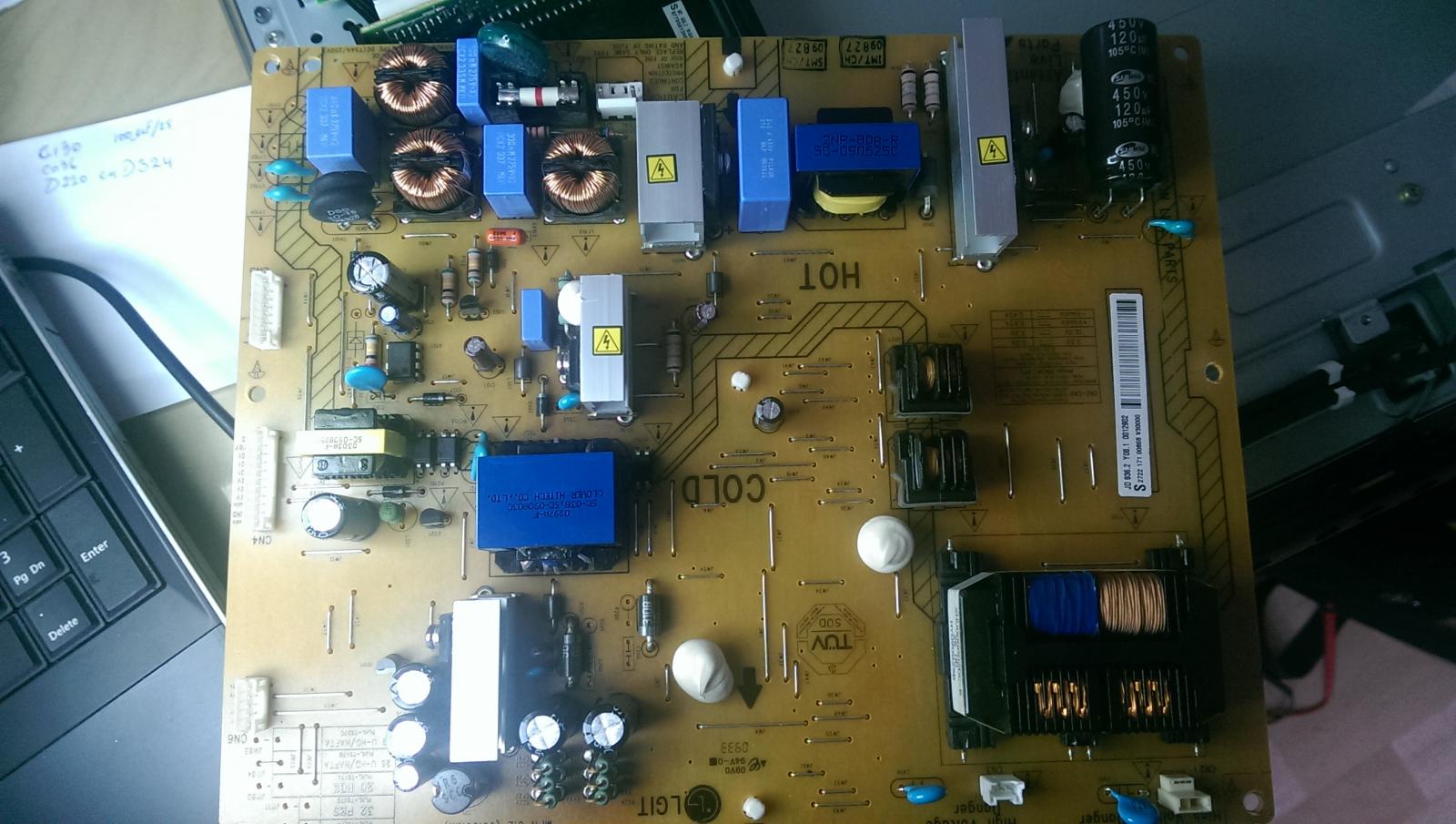

Ik heb een Philips TV, On/off led blijft rood en als ik op de power knop druk gaat uit maar verschijnt niets in beeld. PSU print gecontroleerd, Q410 bleek niet in orde te zijn en ik weet niet wat voor type dat is.

Ik heb ook de spanningen gemeten van 3.3v wel aanwezig maar van 12v niet.



Wat kan het zijn en wat is de functie van die Q410 en heeft u misschien een schema voor dat type tv.





Met vriendelijke groeten,

M. Oulali





[Steve]

manual:



philips_q522.2he_la_312278518035_100630_power_sch1.pdf

[mohoulaa]

Hoi Steve,



Volgens mij is die schema voor een 42" en  niet voor  een 26" , want ik zie niet die Q410.

Heeft u misschien een voor 26HFL5870D?

Alvast bedankt.

[Steve]

ik weet niet of er een print type nr op staat.

Het zou kunnen dat dit een 272217100868 voeding is.

Opdruk 1P is een MMBT2222A



MMBT2222A.pdf
