reparatie Schema reace/miranda swr meter

[metropar]

heeft iemand mischien het schema van een reace rc 1000 /miranda rc 1000 swr meter bij mijn meter

is namelijk de oker draad van de swr schakelaar los van de print en kan met geen mogelijkheid ontdekken

waar deze heeft vast gezeten of mischien dat iemand zo een meter heeft en er wat fotos van kan maken ?

thanks  metropar

[metropar]

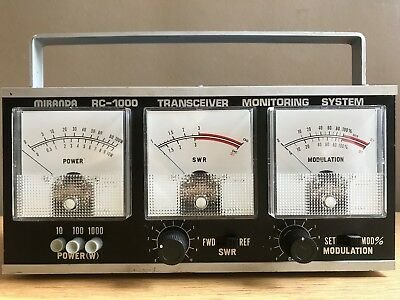

foto bijgevoegd van meter

[iemand]

Graag ook een foto van de binnenkant.



Welk metertje doet het nu niet ?

Ik neem de SWR en is dit dan in de FORWARD- of in de REFERS-stand, of beide die het niet doen ?

[metropar]

Op 8-6-2019 om 21:19 zei iemand:

Graag ook een foto van de binnenkant.



Welk metertje doet het nu niet ?

Ik neem de SWR en is dit dan in de FORWARD- of in de REFERS-stand, of beide die het niet doen ?

de forw./ref. stand deden het wel maar waren onbetrouwbaar om dat er een draad van deze schakelaar los was

en ik niet kon ontdekken waar deze op de print had gezeten probleem is inmiddels opgelost door het verkrijgen van een foto



gr metropar
