Afd120 prime focus lnb vraag

[Phoenixx]

Hoi allemaal



Ik heb een vraag over de Adf120 lnb die ik hier in de prime
focus schotel heb geinstalleerd.

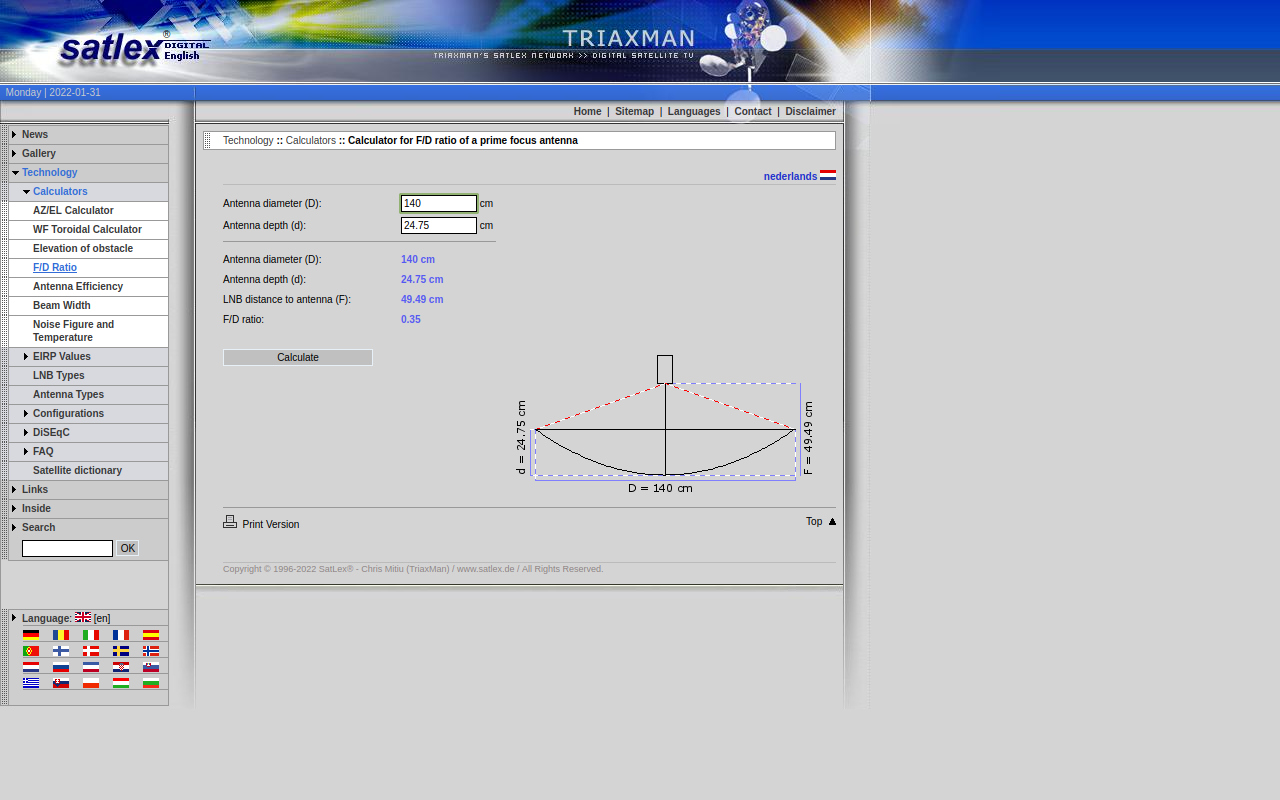

Via satlex heb ik de brandpunt afstand uitgerekend op 49,5 cm

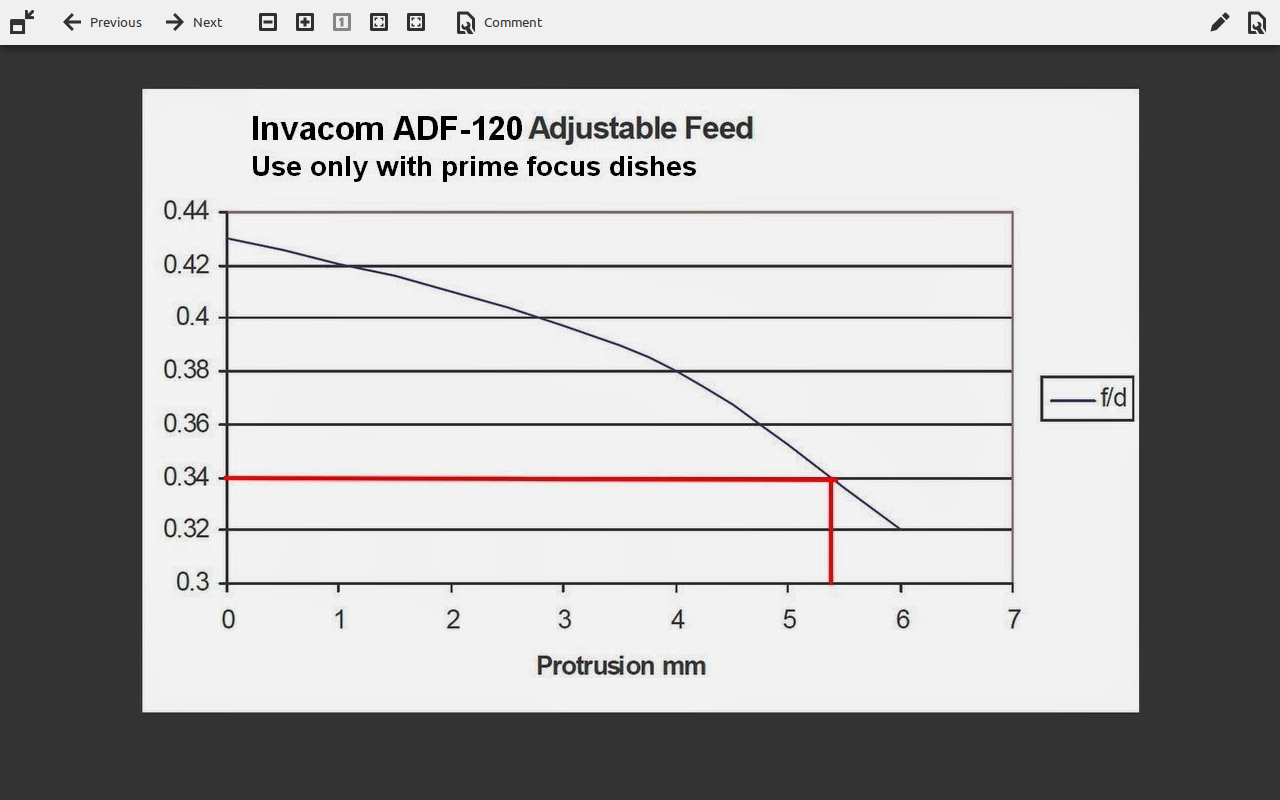

Volgens de invacom grafiek hoort de feedhorn op 5,2 mm aan
de binnenkant te staan. Dit kan door de feed naar binnen te draaien.

De f-d van de schotel is 0.35.

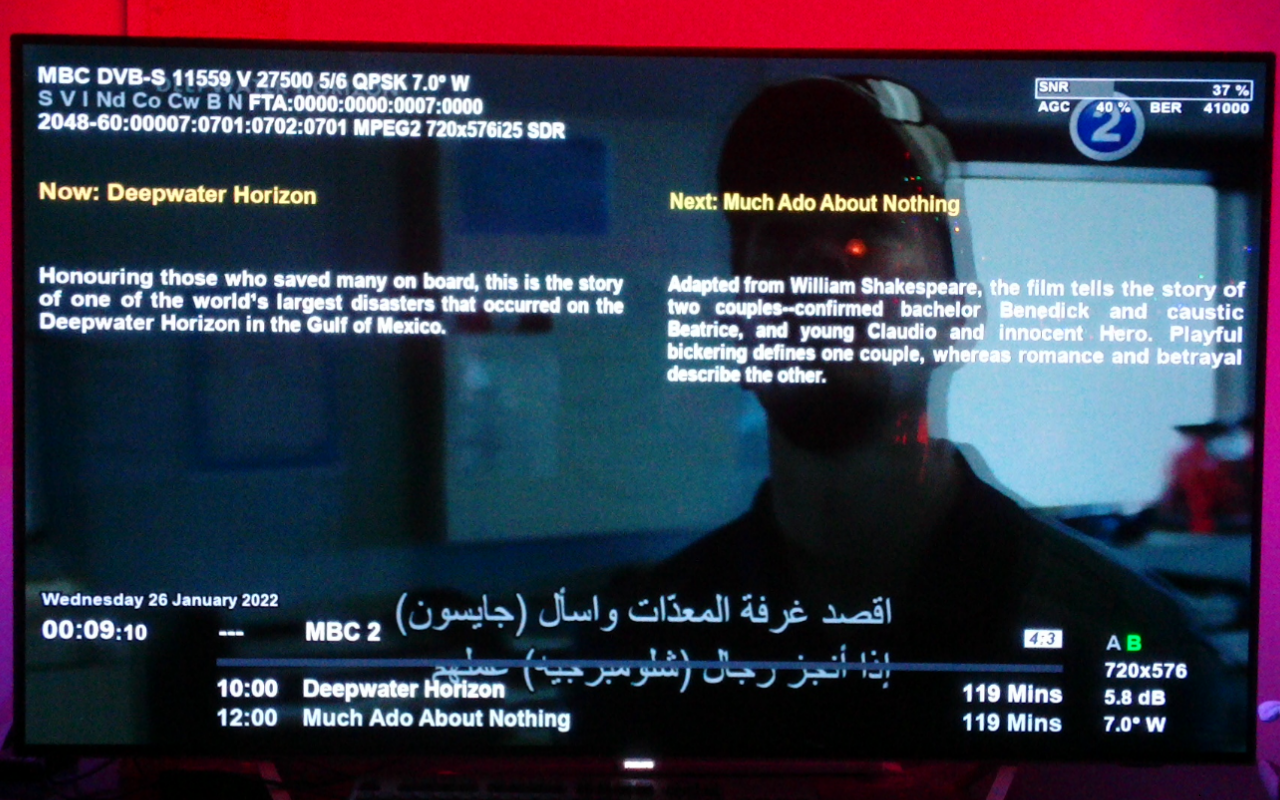

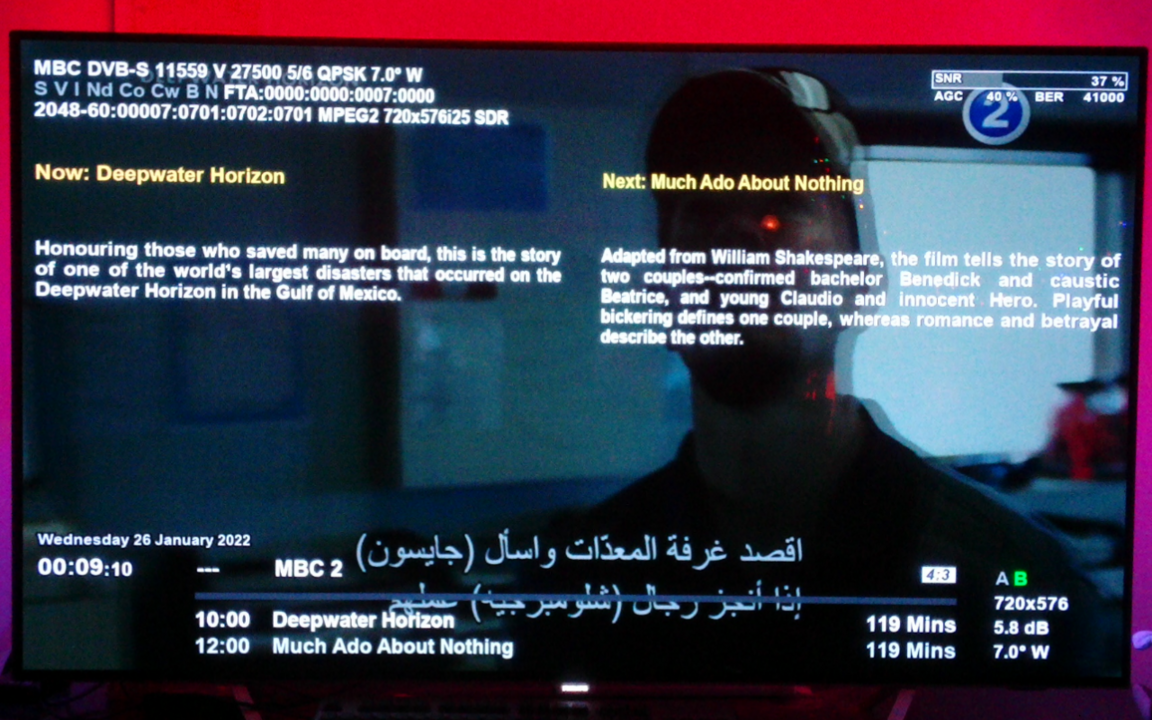

11559 komt dan niet door op 7w.



Het vreemde verschijnsel komt als ik de feed terug naar buiten
draai op 2 mm vanaf het end ineens het signaal komt opzetten

en ik dit kan afregelen op minimale ber via Octagon satmeter menu.



Dit ontdekte ik per toeval en mijn vraag is hoe dat kan.


[Sprietje]

Heb je de schotel op de juiste manier opgemeten?
- de diepte van de schotel is D-d.

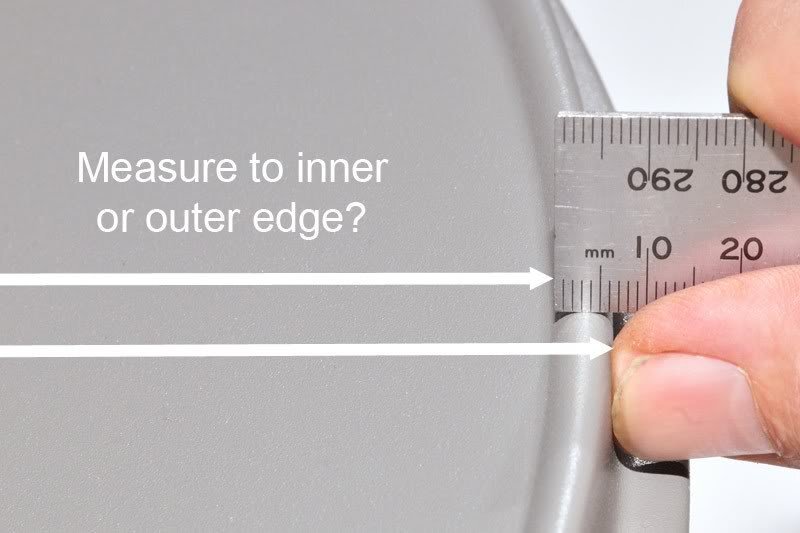

- de diameter moet tussen de rand gemeten worden



[Phoenixx]

Hoi Sprietje,

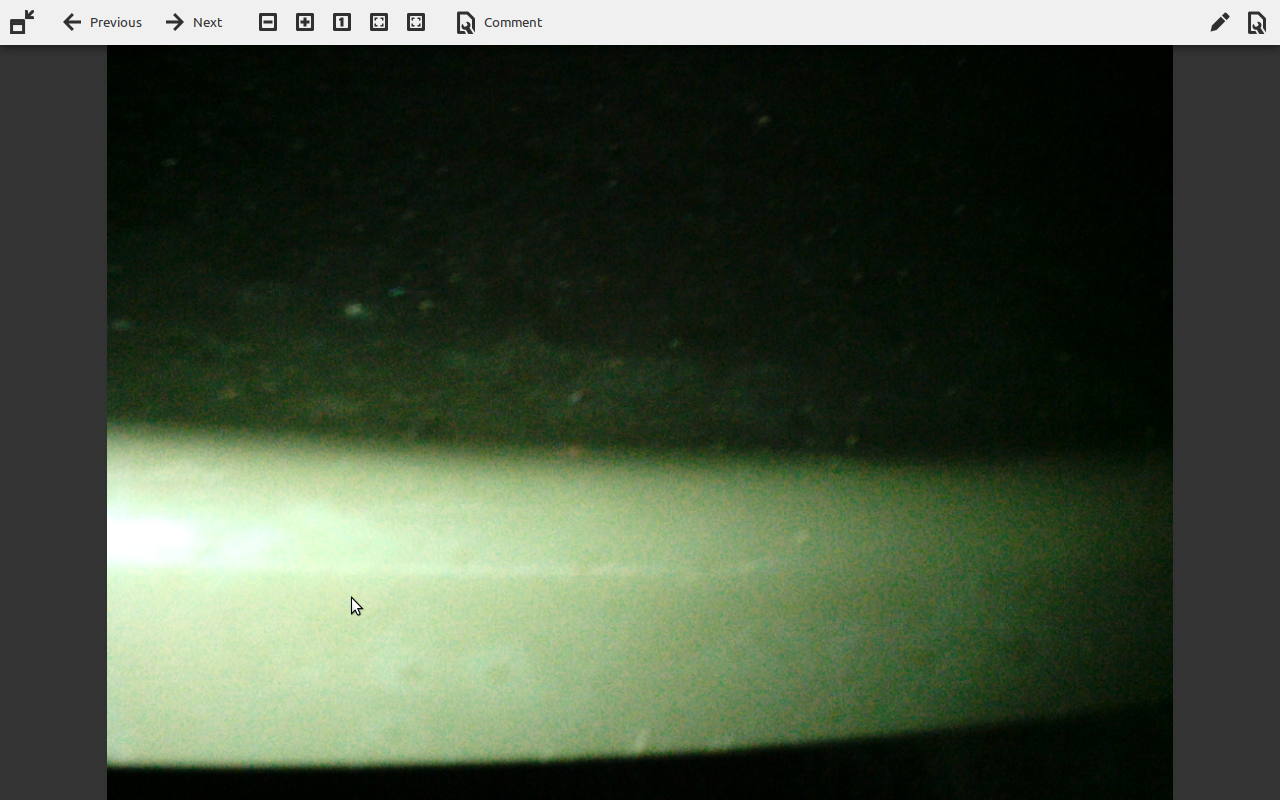

Ik heb even gekeken, maar ik kan geen schotelrand vinden.

De schotel  is een geheel vanaf de zijkant, de kleine d is 0 mm, dus niet aanwezig.

31 januari 2022 aangepast door Phoenixx

[Sprietje]

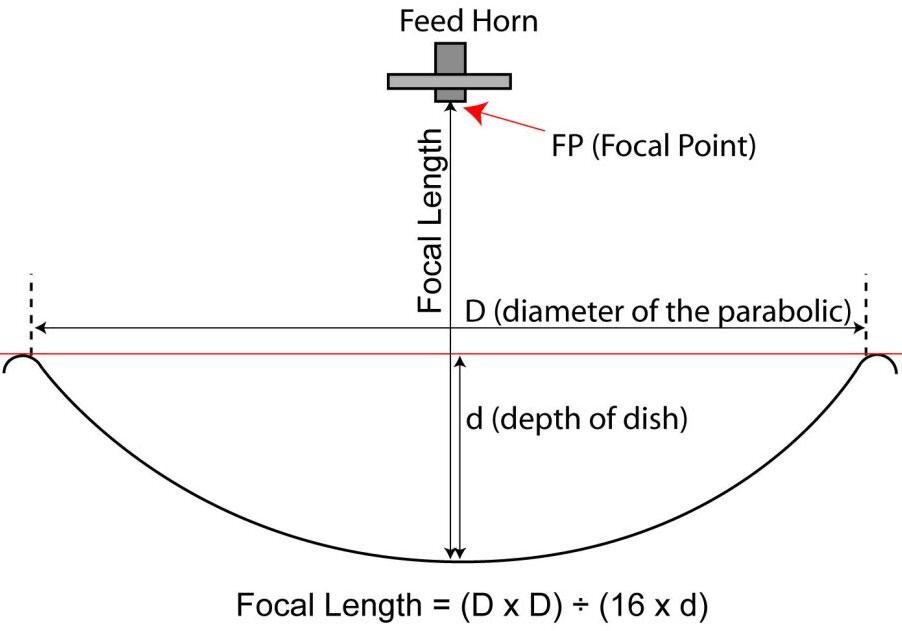

Dat kan, maar een rand had de afwijking kunnen verklaren, zie deze afbeelding.

D



Het is dus zo:



31 januari 2022 aangepast door Sprietje

[Phoenixx]

Zelf had ik een ander vermoeden dat de feedring in resonantie komt omdat ik gelezen heb dat deze feed geoptimaliseerd

is op de middenband van 11,5 Ghz. Vermoedelijk wordt het signaal dan iets versterkt net als een slinger die dan minder kracht

nodig heeft om te kunnen bewegen in de maat waarop de puls zich aanbied net als een oldscool opwind wekker..



Ok bedankt voor de tip Sprietje.

Zal er eens verder op studeren.







31 januari 2022 aangepast door Phoenixx
